DIVER：拓寬特溫特運河的地下水監測案例

特溫特運河 (Twentekanalen) 在往返于阿爾默洛、亨厄洛和恩斯赫德港口的物流中發揮著重要作用。由于未來幾年該地區的水運量將增加，特溫特運河需要拓寬。

在項目區的工程之前、期間和之后都對地下水位進行了仔細監測。主要官員 Xander Tekelenburg（來自 Rijkswaterstaat（[公共工程和水資源管理總局]）簽約的 Tauw 和 Wilco Klutman（Arcadis）解釋了原因。

目標：測試解決方案是否有效
Tekelenburg：“受 Rijkswaterstaat 的委托，從德爾登到阿爾默洛以及從德爾登到恩斯赫德的特溫特運河正在加深，總長度約為 35 公里，并在某些地方加寬。運河本身不會變寬，除了在幾個地方。板樁內狹窄、淺的通道正在加寬，以實現雙向航運。

“船只目前在半載的區域航行，否則它們的吃水會太深。它們很快就能運載更多貨物并相互傳遞，這將提高效率和安全性。特溫特運河工程期間可能會出現地下水問題。疏浚存在影響淤泥層密封效果的風險。

“在初步階段，我們討論了如何解決這個問題，如何管理地下水，以及技術上的可能性。最后，我們設計了一種解決方案，在特溫特運河床上引入新的運河密封劑層。我們需要一個廣泛的測量系統來測試該解決方案是否有效。這樣的系統使您能夠檢查所需的解決方案是否有效，并且您可以及時進行任何必要的調整。

解：254個測點
“大約十年前對特溫特運河進行的維修給當?shù)鼐用駧砹撕芏嗖槐?。Klutman：“這導致在接下來的幾年中引入了大約 100 個監測井的測量系統。這些配備了Diver（壓力傳感器）的監測井每年被讀取四次。

'對于當前的項目，我們很快得出結論，我們需要更多的測量點并且需要使用遙測技術。目前，我們在居民區和農區以及運河附近有254口監測井。有些是在一條直線上，而其他監測井緊鄰運河（與運河位于同一含水層），能夠盡快測量地下水位對工程的反應。

“一個廣泛的測量系統對于測試解決方案是否有效以及實現及時和可控的調整至關重要。”
Tekelenburg 說：“我們擁有足夠的測量點和足夠的數據至關重要。這就是為什么要在 2021 年工程開始之前對監測井進行至少一個水文年的測量，以獲得良好的基線，”Klutman 解釋說，“除了潛水員，監測井現在還配備了傳輸?shù)叵滤恼{(diào)制解調器數據到門戶網站。

監測的重要性
'現在對高質量數據的需求比以往任何時候都大。監測地下水位的人需要一個好的參考點。他們將需要對警報采取行動，而您只希望在警報相關時執行此操作。這就是為什么我們現在需要真正熟悉所有測量點，并學會閱讀警報。我們已經在監測井處收到了波動警報，但這是因為它靠近噴水井。

“地下水數據也通過驗證工具提供，這意味著如果測量到的東西在技術上是不可能的，我們會立即聽到。我們偶爾也會進行手動測量。我們每年兩次為 Rijkswaterstaat 制作詳細報告，并檢查測量系統是否符合質量要求。

'在總共254個測點中，4個已配置為地表水測點。它們位于鄰近的湖泊、前采砂場和運河本身。這里也有報警功能，我們已經有過幾次驚嚇了。和地下水一樣，地表水的波動不會那么快，所以如果一個小時內的變化超過 10 厘米，就會發生非常奇怪的事情?，F(xiàn)在已經發生過幾次測量是在船只經過時進行的。

“我們實際上只是測量了波浪的底部或頂部，所以測量結果的差異非常大。這也適用于溫差，因為容器將冷水從床上吸向表面。雖然運河水通常是十七或十八度，但在一艘船經過我們之后，測得只有 9 度。我們獲得的信息也有助于我們驗證地表水數據。

結果：可靠的數據和順暢的協作
Tekelenburg：“我們在這個項目上合作得非常好。Royal Eijkelkamp 收集可靠的地下水數據，Arcadis 及時提供這些數據，Tauw 將數據轉換為相關信息。我們還不斷監控如何從 Web 門戶中獲得最佳效果。您希望一鍵訪問清晰的概覽和報告，以便您可以主要關注解釋、分析和建議。Royal Eijkelkamp 確實讓我們參與其中。數據還需要輸入荷蘭地下重要登記冊 (BRO)，并且可能很快就會有一個面向當?shù)鼐用竦墓查T戶網站。我們應該發布什么數據？多快？我們應該先驗證數據嗎？我們目前都在考慮這些問題。

Klutman 說：“在與 Royal Eijkelkamp 和環境實地調查機構合作安裝監測井時，VCMI 也非常有效。員工知道他們在做什么，并且在安裝良好的監測井方面擁有豐富的經驗。他們也非常務實，因為無論你準備得多么充分，你總是會遇到無法預料的情況。但這些都是后來才聽說的。這是與兩個主要政黨合作的巨大優勢。員工經驗豐富，了解項目條件和要求。我們之間的配合真的很棒。

相關產品

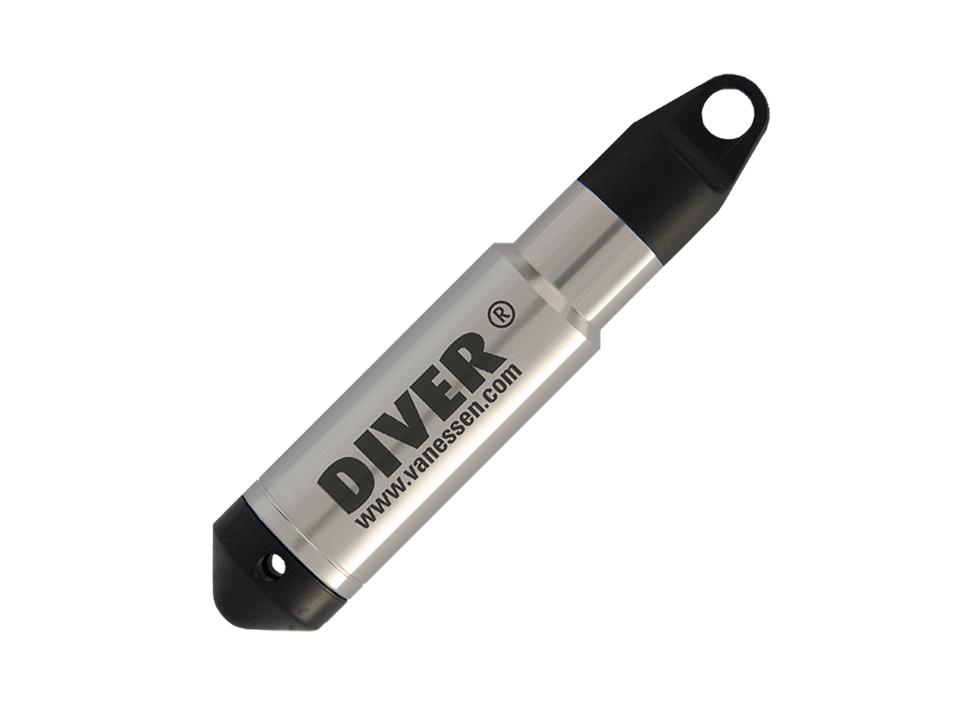

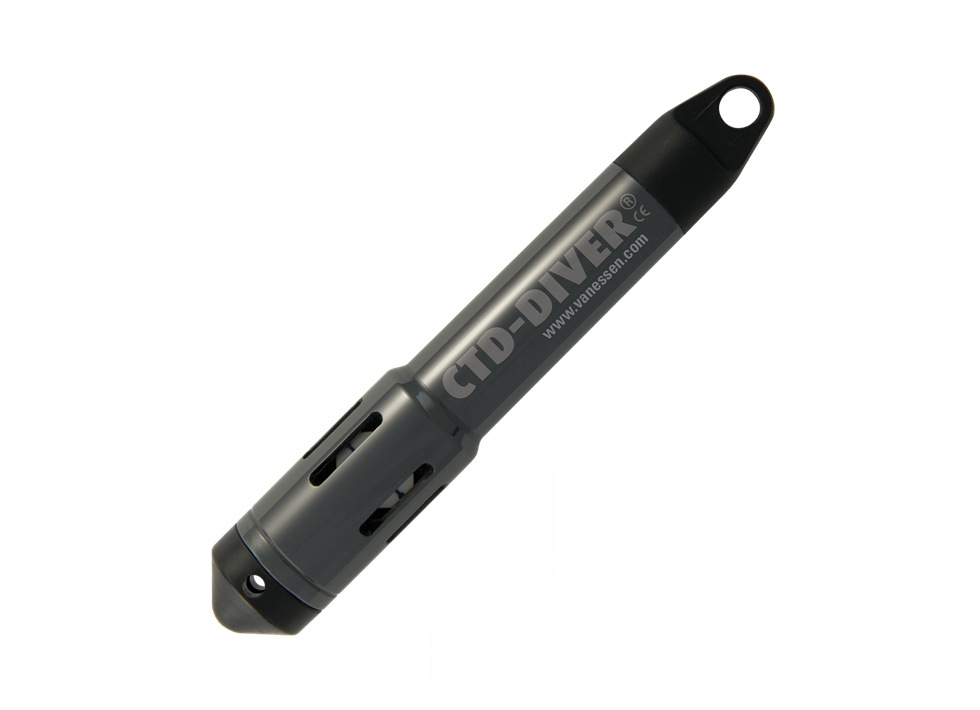

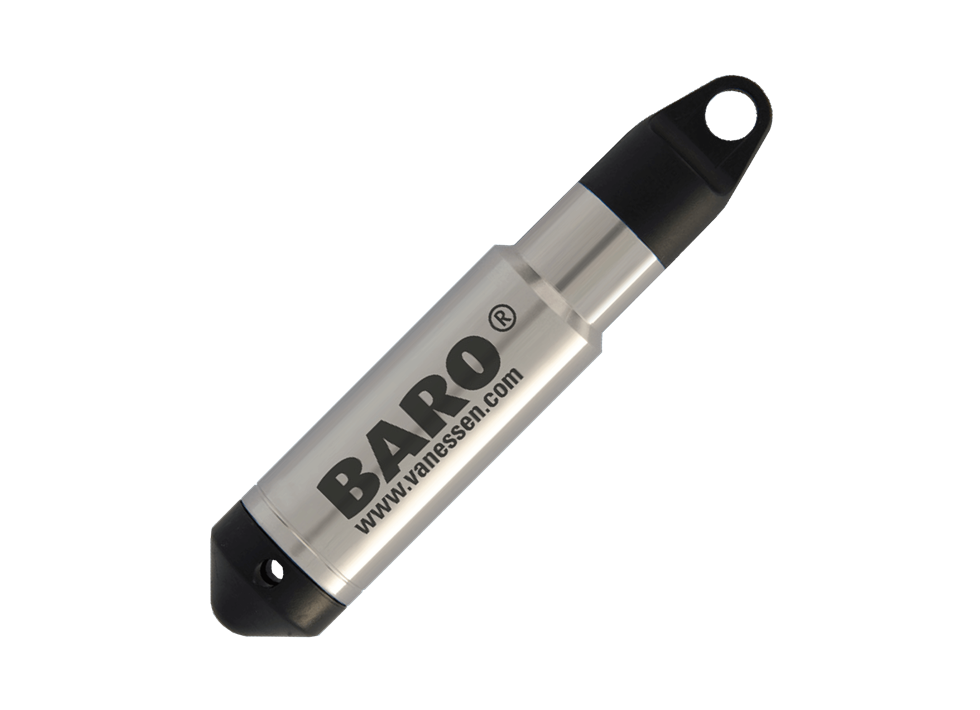

TD-Diver 水位記錄儀適用于長期地下水監測 72,000 個帶備份的時間戳記錄連續和固定長度的記憶	CTD-Diver 水位記錄儀監測電導率、水位和溫度 144,000 個帶備份的時間戳記錄適用于長期測量	氣壓計準確捕捉大氣壓力的變化維護成本低，無需用戶校準可靠準確的數據
