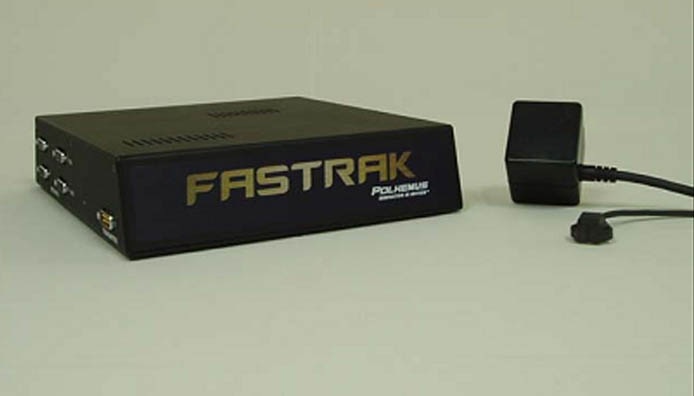

Fastrak電磁式位置追蹤

FASTRAK十幾年來一直被公認為運動跟蹤行業的標準。FASTRAK為位置/方位測量方面的應用提供了完美的解決方案。典型的應用包括頭部跟蹤、手的跟蹤、器械跟蹤、生物力學分析、圖形/圖符的遠程控制、立體定位、遠程機器人控制技術、三維數字化建模等等。

可選附件：探筆ST8或ST3選購一個探筆可以把你的FASTRAK變成一臺三維數字化儀器，用來快速、準確地采集三維模型的數據，提供給計算機程序。

方位跟蹤器

當一個小的接收傳感器在空間移動時，FASTRAK 能夠精確地計算出其位置和方位。該設備實質上消除了延遲帶來的問題，因?yàn)樗峁┝藙討B(tài)的、實時的六自由度的測量位置(X, Y, 和 Z 笛卡爾坐標) 和方位（俯仰角、偏行角、滾動角），并且它是目前世界上能夠提供的最高精度的電磁定位跟蹤系統。無論在虛擬現實應用領域，還是在控制模擬器的投影機運動時，當實時響應變成一個關鍵問題的時候，FASTRAK都扮演了其中不可缺少的角色。在生物醫學的研究中，它是測量運動范圍和肢體旋轉的理想選擇。它是快速、精確、而且容易使用。在捕捉非金屬目標的運動數據方面，FASTRAK表現出更高的效率。

FASTRAK系統利用一個天線同時接收多達四個空間傳感器的信號。通過使用數字信號處理 (DSP) 技術使得信號更新速度達到120 Hz (單個傳感器)，延遲時間是4毫秒。數據通過 RS-232接口以115.2K波特率傳輸?shù)接?jì)算機，或通過USB接口傳輸。如果你的應用需要非常接近CRT，FASTRAK有一個特殊的電路來配合與之同步。

FASTRAK使用獲得專利技術的低頻磁轉換技術，所以不必?fù)?dān)心在天線和空間接受傳感器之間存在視線障礙。Polhemus已經消除了由于信號阻塞干擾造成的聲波和激光設備的工作失真。

應用領域

虛擬現實：從一開始，Polhemus 3SPACE系統就一直是VR主要跟蹤應用選用的系統?，F(xiàn)在FASTRAK把你帶入實時跟蹤系統的新領域。
頭戴式顯示器的定位：在軍事、VR、模擬應用等領域，F(xiàn)ASTRAK是頭戴型顯示器的完美解決方案。FASTRAK系統從根本上解決了信號延遲的問題。
圖形圖像：在動畫或模擬中圖形圖像處理最常用的方法，接收器安裝在鼠標里，鐵筆或其他管理設備的裝置里，通過這種方式可以實現對攝影機、光源、投影儀或者其他任何活動圖像的實時控制。
CAD：用于復雜非金屬物體的CAD，CAE輔助開發設計，也可用于計算機圖形圖像模型和模擬程序設計。
模型保存：收集一些文物古跡，比如歷史文物，博物館的雕刻品或其他東西。
(解剖學的) 構造測量：應用于解剖學研究上，比如體形大小、關節之間的連接情況和機體肌肉組織的信息收集。

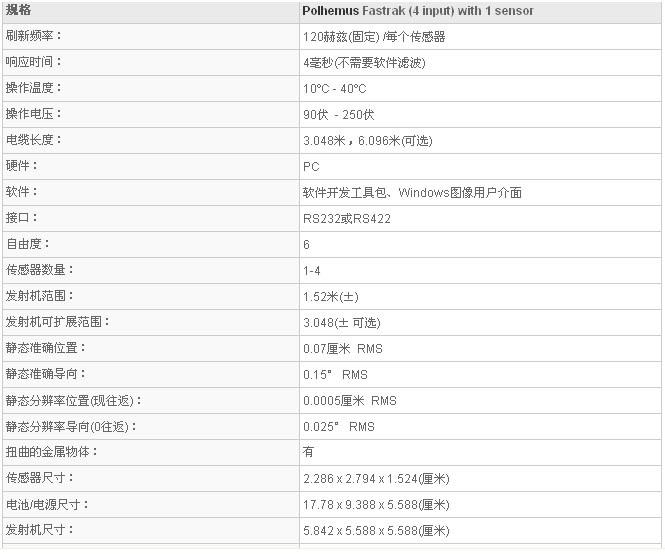

性能指標

能覆蓋的范圍：接收器距離發射器30（1.5米）英寸以內時，性能非?？煽?；當達到10英尺時效果可能就稍微差一些。

信號延遲：4毫秒

更新率：120Hz （每個通道的更新率=120/使用的通道數）

接口：USB或RS-232, 也可選RS-422

靜態精度：位置精確到0.03英寸RMS，方位精確到0.15度RMS

分辨率：位置0.0002英寸，方位0.025度

多系統：最多支持4個FASTRAK級聯，可多達16路跟蹤傳感器

角度覆蓋范圍：全方位

運行環境：大件金屬物體如果放置在周圍，可能會對測量準確性產生不良影響。

溫度和濕度：相對濕度為10%-95%，溫度為10-40度

物理特性（長，寬，高）：

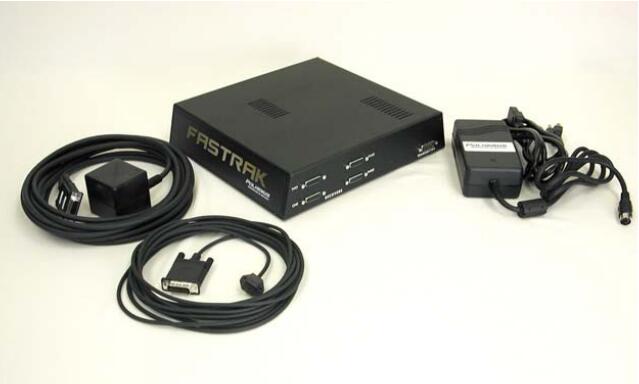

組件包括：

SEU - 11.0" x 11.4" x 3.6"

電源 - 7.0" x 3.7 x 2.2

發射器- 2.3" x 2.2" x 2.2"

接收器- 0.9" x 1.1" x 0.6"

電源規格：25 W, 90-250 VAC, 38-65 Hz

安全規范：符合FCC, CSA, UL, 和CE 認證
